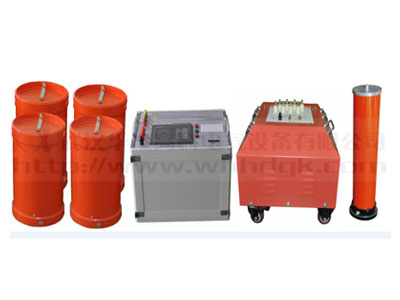

BPXZ-H系列電纜專用變頻諧振試驗裝置

便捷式電纜變頻諧振耐壓裝置，國內電纜專用便攜式變頻諧振耐壓試驗裝置，適用于各類電纜的絕緣耐壓試驗
參考標準：GB50150-2006,DL/T849.6-2004 (電氣裝置安裝工程電氣設備交接試驗標準)
1.采用大功率變頻控制電源及固定電抗器組合方式。
2.創(chuàng )立的智能式掃頻方式，現場測試直接快速。
3.控制電源部分具有地線未接、過流、過壓、失諧(閃絡(luò ))、多重保護。
4.品質因素高，輸出電壓波形穩定，純正弦波，無諧波干擾。
5.體積小，重量輕，安裝方便，使用靈活。
解決方案:
1、電纜設備諧振絕緣耐壓試驗方案
有關產品購買、信息咨詢、技術資料等歡迎致電：027-87771780 或是 點擊這里馬上咨詢

華電高科電纜專用串聯諧振裝置，采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用于35KV及其以下各類電纜的耐壓試驗

技術參數



技術參數

額定輸出電壓

0～220kV（AC有效值）及其以下

輸出頻率

20～300Hz

諧振電壓波形

純正弦波,波形畸變率﹤1.0%

工作制

滿功率輸出下，可連續工作時間60min

品質因數

最大負載下≥20

頻率調節靈敏度

0.1Hz,不穩定度﹤0.05%

工作電源

AC220V±15%/50Hz±5%

經典方案

產品詳細配置

35kV及以下電纜耐壓裝置配置表：

產品型號名稱

控制箱

電抗器(干式)

勵磁變（干式）

分壓器

適用范圍

BPXZ-H/44/22

2.5kW

1A/22kV二臺

2.5kVA/1kV

25kV

10kV電纜≤1kM

BPXZ-H/88/22

4kW

2A/22kV二臺

4kVA/1kV

25kV

10kV電纜≤2kM

BPXZ-H/132/22

6kW

2A/22kV三臺

6kVA/1/3kV

60kV

10kV電纜≤3kM

35kV電纜≤1kM

BPXZ-H/176/22

7.5kW

2A/22kV四臺

7.5kVA/1/3kV

60kV

10kV電纜≤4kM
35kV電纜≤1km

BPXZ-H/264/22

10kW

2A/22kV六臺

10kVA/1/3kV

60kV

10kV電纜≤6kM
35kV電纜≤2kM

BPXZ-H/330/22

15kW

2.5A/22kV六臺

15kVA/1/3kV

100kV

10kV電纜≤8kM
35kV電纜≤2kM

BPXZ-H/640/32

25kW

2.5A/32kV八臺

25kVA/1/3/5kV

200kV

10kV電纜≤10kM
35kV電纜≤4kM

110kV電纜≤1kM

110kV及以下電纜耐壓裝置配置表：

產品型號名稱

控制箱

電抗器(油浸式)

勵磁變(油浸式)

分壓器

適用范圍

BPXZ-H/1300/130

50kW

5A/130kV二臺

50kVA/3/5kV

150kV

35kV電纜≤2kM
110kV電纜≤2kM

BPXZ-H/2600/130

100kW

5A/130kV四臺

100kVA/3/5kV

220kV

35kV電纜≤3kM
110kV電纜≤3kM

220kV電纜≤1.5kM

BPXZ-H/3200/220

160kW

4A/220kV四臺

160kVA/5/10kV

160kV

110kV電纜≤5kM

220kV電纜≤3kM

BPXZ-H/6400/220

320kW

8A/220kV四臺

320kVA/5/10kV

320kV

110kV電纜≤10kM

220kV電纜≤2kM

500kV電纜≤1kM



產品描述

BPXZ-H系列電纜專用變頻諧振試驗裝置采用了調節電源的頻率的方式使得電抗器與被試電容器實現諧振，在被試品上獲得高電壓大電流，是當前高電壓試驗的一種新的方法和潮流，在國內外已經得到廣泛的應用。

BPXZ-H系列變頻諧振試驗裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Hz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在較小重量下確保儀器穩定和安全。BPXZ-H系列變頻諧振試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。

35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置應該體積小，重量輕，便攜式電纜耐壓試驗系統由此而誕生。本系統中，要求單個人能現場搬動的部件重量不超過30kg，要求兩個人能現場搬動的部件重量不超過60kg，適合現場搬運；電源采用220V單相或380V三相電源，方便現場取電；電抗器部分采用干式環氧澆注，美觀可靠，適合各類型電纜的要求。
