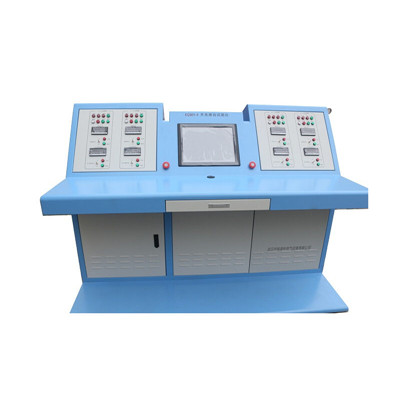

KGMH-4開關磨合試驗臺

KGMH-4開關磨合試驗臺


1、操作功能:可以按預設的參數進行單分、單合、低電壓試驗(40~120%Un額定電壓),壽命試驗。
2、報警功能:當高壓開關發生拒合、拒分、誤合、誤分時,試驗臺會(huì )給出報警提示,并切斷電源停止操作。(其中某一工位有問題不影響其他工位的正常磨合)
3、保護功能:當發出合(分)命令后,經過適當延時,自動切斷合(分)閘電源,防止因高壓開關拒動或輔助開關轉換不到位而導致合(分)線圈長期帶電?!?
4、磨合臺有獨立控制斷路器的功能,當正在磨合的2臺斷路器中有一臺出現拒分、據合、誤分、誤合等故障時,磨合臺應對其進行報警,停止操作命令。且不影響其他工位正常工作。磨合設定次數完成后,試驗臺有信息提示,停止操作命令,切斷電源。
5、磨合壽命試驗具有記憶功能,當開關磨合次數未達到設定次數,因意外斷電等故障中斷時,下次試驗可以選擇上次斷點位置繼續試驗,也可以選擇重新試驗(復位清零)。
6、每個工位操作電源獨立,即可交流輸輸出也可直流輸出。
7、高壓開關機械儲能電源獨立控制,避免儲能線圈長期帶電,防止工作人員帶電換線操作。


有關產品購買、信息咨詢、技術資料等歡迎致電:027-87771780


開關磨合試驗臺在采用光電隔離等硬件抗干擾措施的同時,還采用了軟件抗干擾措施,使整機工作穩定可靠。本儀器是變電站、開關生產研制單位、電力工程建設公司進行高壓開關的檢驗測試、安裝調試、檢修測試的理想工具。

技術參數

1、電源輸入:AC220V±15%;50Hz

2、內部觸點最大承受電流20A。

3、分閘電源:0~270V/10A  電動調壓

4、合閘電源:0~270V/10A  電動調壓

5、儲能電源:0~270V/10A  電動調壓

6、工位數:2個相互獨立




一、 使用條件

安裝位置:戶內

海拔高度:≤2000m

環境溫度:-5℃~40

相對濕度:90%

大氣壓強:750±30mmHg

電網電壓:AC220V±10%

電網頻率:50Hz±2Hz

周?chē)h(huán)境無強磁場干擾和有害氣體侵蝕

安全防護

意外斷電保護,防止突然斷電來電對設備的沖擊。

強力風冷,確保測試設備良好散熱。

危險部位、易誤碰開關部件設置安全防護罩,無法設置安全防護罩時,設置有警告標識。





產品描述

KGMH-4開關磨合試驗臺可同時控制4臺斷路器的磨合測試(4路獨立),并以智能控制器為基礎進行參數設定、時序控制。參數設定直觀,時序控制簡便,使工作效率得到提高,而且克服了以往使用時間繼電器進行磨合的控制能力較差,易使分、合閘線圈燒毀的缺點,有效的保護了高壓開關的完好性。KGMH-4機械壽命磨合儀操作簡單,是高壓開關設計和測試的理想工具。
