GKC系列高壓開關動特性測試儀

高壓開關動特性測試儀也叫斷路器特性分析儀，適用于各類斷路器（高壓開關）的檢測
參考標準：DL/T 846.3-2004

1.直線傳感器，旋轉傳感器，安裝極為方便、簡捷。
2.開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
3.可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
4.大屏幕背景光液晶、全中文顯示、斷電記憶。
5.中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。

解決方案：

1、SF6斷路器試驗方案 2、石墨型開關試驗方案

有關產品購買、信息咨詢、技術資料等歡迎致電：027-87771780

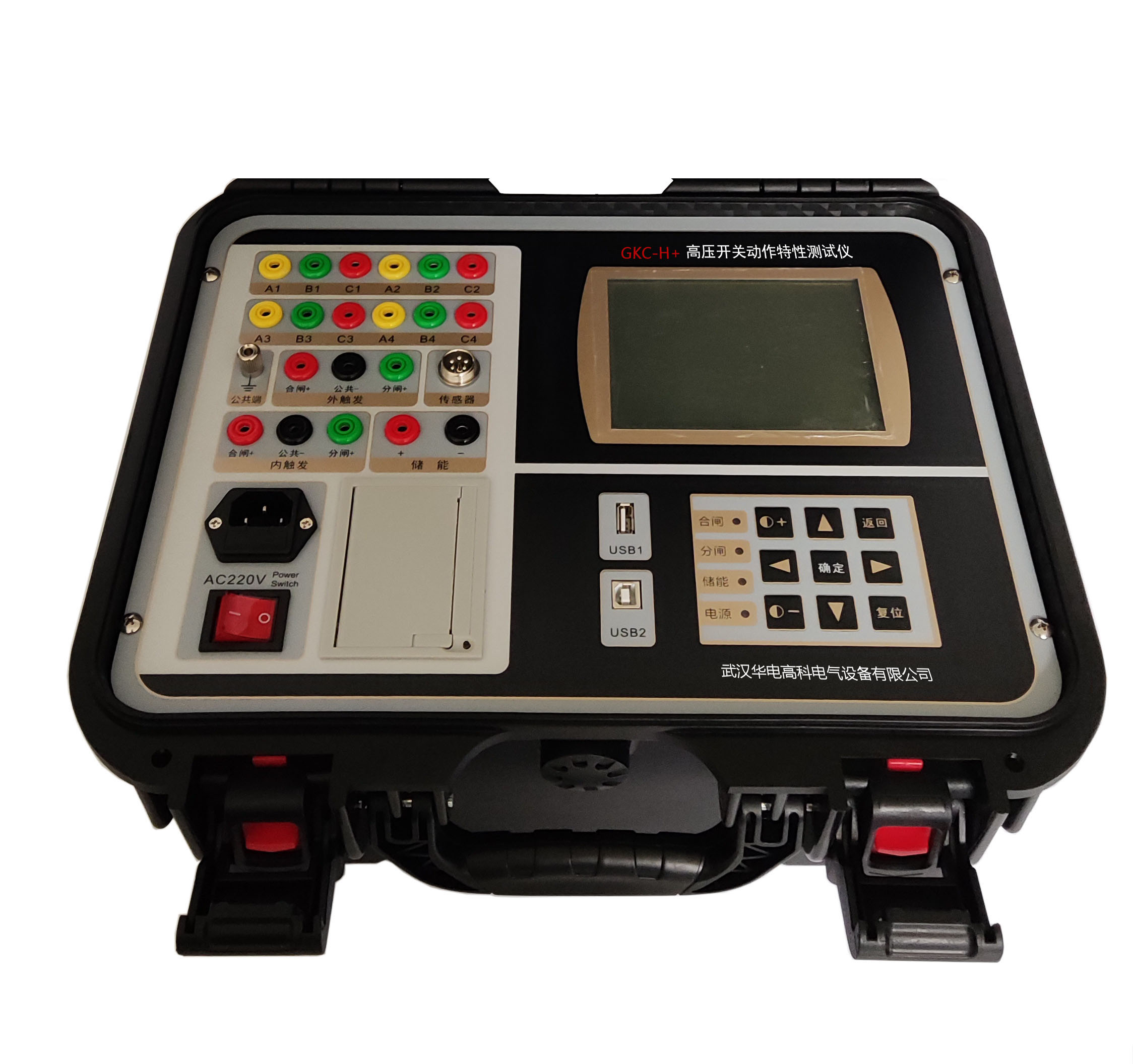

GKC-H高壓開關動特性測試儀是華電高科為適應現場測試高壓開關動作特性的需要，開發研制的專用儀器。

技術參數

1、 使用環境


輸入電源  220V±10%  50Hz±10%         大氣壓力  86～106kpa

溫    度  －10～40℃                   濕    度  ≦80%RH

2、 安全性能

絕緣電阻  ＞2MΩ

介電強度  電源對機殼工頻1.5KV耐壓1分鐘，無閃絡(luò )與飛弧。

3、 基本參數

時    間： 量程   25000.0ms          最小分辯率0.01ms

　　　     誤差   ① 250   ms檔位       0.01ms±2個字

② 2500  ms檔位        0.1ms±2個字

　　　　      　  ③ 25000 ms檔位          1ms±2個字

速    度： 量程　 20.00m/s             分辯率0.01m/s

           誤差　 ① 0-2m/s以?xún)?      ±0.1m/s±1個字

                  ②  2m/s以上        ±0.2m/s±1個字

行    程：



量 程

分辯率

誤 差

真空斷路器

  50.0mm

 0.1mm



  0.1±1個字

SF6斷路器

  300.0mm

 1mm

少油斷路器

  600.0mm



電    流： 量程 10.00A               分辯率0.01A

輸出電源： DC0～300V數字可調/20A（瞬時工作），分辨率1V。


產品描述

    GKC系列高壓開關動特性測試儀是我公司為適應現場測試高壓開關動作特性的需要，開發研制的專用儀器。它以單片機為核心進行采樣，處理和輸出，其主要特點是采用漢字提示以人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點，適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試。
