電力變壓器是電力系統中輸變電能龐大且重要的設備，它的性能直接關系到電壓、電流轉換能否順利進行，從而影響到電力系統安全、經濟運行。定期給變壓器進行試驗是必要的其中變壓器繞組直流電阻試驗是其中一項，在這我們主要介紹該試驗的方法。

　　首先變壓器繞組直流電阻試驗目的
　為了檢查電力變壓器繞組接頭的質量以及是否存在匝間短路問題，是否有段股出現在多股導線并繞的繞組中，電壓分接開關的實際位置與指標位置是否一致及其接觸是否良好等情況，對電力變壓器繞組直流電阻進行測量。

　　變壓器繞組直流電阻試驗試驗方法
　　試驗方法有壓降法和電橋法兩種，壓降法是在被試的電阻上通過直流電流，并且毫伏表或伏特表測量出電阻的壓降情況，再通過歐姆定律計算出電。這種方法非常簡單，但準備度低，靈敏度也比較差，在電力運行實踐中不宜使用。 廠家和運行部門更多的是運用電橋法來測量繞組直流電阻。

　　變壓器繞組直流電阻試驗影響因素及注意事項
　　變壓器直流電阻的測量準確度受到接線方法、測量表計的準確度等級、以及電流穩程度等諸多因素的影響，為了得到較準確的測量電阻值，避免或者減小測量誤差，就應當在測量前考慮以上因素，具體來說應當注意四個方面：第一，選用準確度高于或者等于0.5級的測量?jì)x表；第二，檢查測試繞組端子、儀表以及導線之間的連接是否良好，采用單臂電橋法測量時，測量結果不含引線電阻；第三，測量某一繞組時，注意觀察其他繞組是否處于非短接狀態且與接地體斷開；第四，準確無誤地記錄好被測繞組的溫度，為了便于比較，應將不同溫度測量的結果換算到同樣溫度下進行比較。

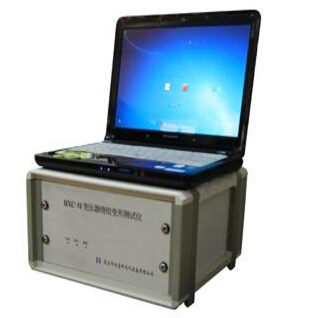

　　武漢劃定高科BXC-H變壓器繞組變形測試儀主要是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器可能發生的繞組變形。分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004，DL/TXXX－2007。

有關變壓器繞組測試信息咨詢、技術資料等歡迎致電：027-87771780 或
