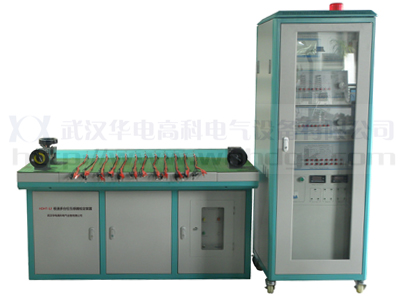

HDHT-12快速多臺位互感器檢定裝置

快速多臺位互感器檢定裝置所屬類別： 高壓電力試驗設備
參考標準： JJG314-1993、JJG314-1994
1.320×240液晶中文操作界面
2.自動切換負載箱，減少人工操作
3.自動定點，自動采樣，自動化整
4.上位機軟件具有虛擬儀器開放功能
5.采用大字體顯示，方便用戶觀測
有關產品購買、信息咨詢、技術資料等歡迎致電：027-87771780

互感器綜合測試臺測試范圍大，能滿足不同的互感器的各種測試需求。

技術參數

測量范圍

同相分量（%）：0.0001~200.0

分辨率：0.0001

正交分量（分）：0.001~999.9

分辨率：0.001

阻抗（Ω）：0.0001~60

分辨率：0.0001

導納:0.0001-60

分辨率：0.0001

基本誤差

同相分量：△X=（X×2%+2%±Dx）

“X”、“Y”-儀器的顯示值

“Dx”“Dy”-儀器的量化誤差

正交分量：△Y=±（X×2%+Y×2%±Dy）

1級

工作范圍

電流

（1%~149%）In（In=5A ）

(5%~149%)In (I n=1A )

工作負荷

電流

TO對TX＜0.12Ω  cosφ=1

極性錯誤指示

額定工作電流的5%以上，誤差超過180%時，應有極性指示

變比錯誤指示

額定工作電流的5%以上，誤差超過30%而小于180%時，應有變比錯誤指示

產品描述

HDHT-12全自動互感器綜合測試臺主要用途是對現場應用的或者在實驗室應用的電壓互感器和電流互感器進行技術性能的檢定。為了實現這一目的，互感器校驗儀必須與相關設備構成一套完整的互感器校驗裝置。
